硫化物應(yīng)力開裂（SSC）是氫脆性開裂的一種形式。如果高強(qiáng)度鋼、硬焊縫和焊接熱影響區(qū)（HAZ）處于酸性環(huán)境中，則硫化物應(yīng)力開裂會發(fā)生，拉伸應(yīng)力作用，溫度低于82°C（180°F）。鋼材硫化物應(yīng)力開裂的易發(fā)性主要取決于其組成、顯微結(jié)構(gòu)、強(qiáng)度、殘余應(yīng)力和外部應(yīng)力。

將施加應(yīng)力的樣品浸泡在含H2S的酸性水溶液環(huán)境中，并通過施加適當(dāng)?shù)脑隽枯d荷獲得材料的抗SCC性能數(shù)據(jù)。GB/T 4157-2017硫化氫環(huán)境中耐硫化物應(yīng)力開裂和應(yīng)力腐蝕開裂的實(shí)驗(yàn)室試驗(yàn)方法，以及NACETM0177-2016金屬在硫化氫環(huán)境中的抗應(yīng)力腐蝕開裂試驗(yàn)。

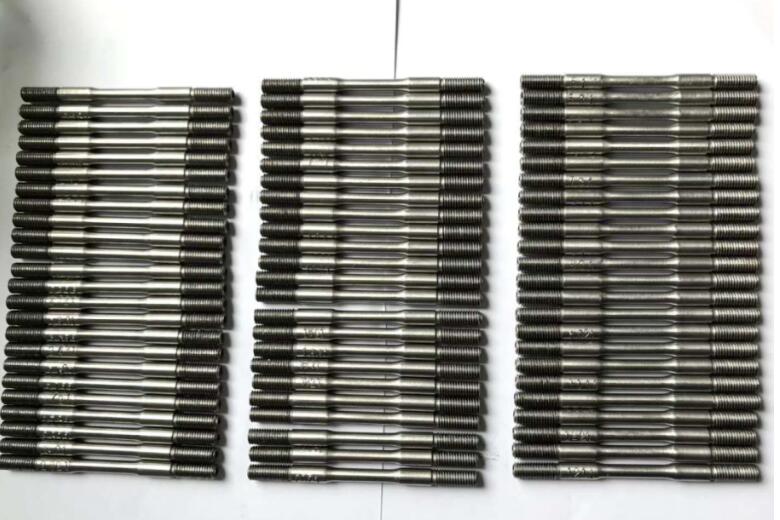

SSC硫化物應(yīng)力開裂A拉伸是評價(jià)單軸拉伸加載下金屬抗SSCC的性能。SSCC的敏感性通常通過斷裂時(shí)間來確定。斷裂/未斷裂或開裂/未開裂試驗(yàn)結(jié)果通過720小時(shí)試驗(yàn)拉伸樣品的特定應(yīng)力級載荷。

樣品簡單，應(yīng)力條件清晰，測試結(jié)果易于確定，可以通過斷裂時(shí)間進(jìn)行定量評價(jià)。但試驗(yàn)周期長（一般需要720h試驗(yàn)），限制鋼板、設(shè)備等廠家的生產(chǎn)進(jìn)度。

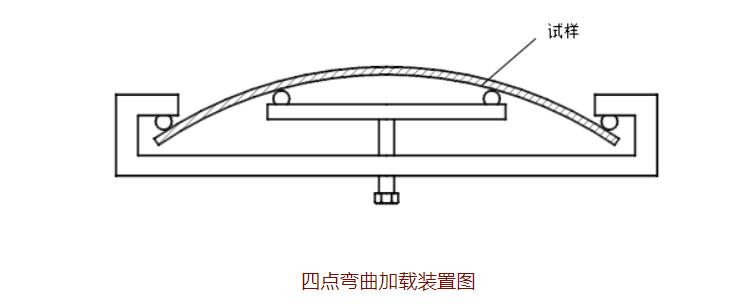

SSC硫化物應(yīng)力開裂加載方法采用四點(diǎn)彎曲法，評價(jià)材料應(yīng)力集中時(shí)的SSCC敏感性。將彎梁樣品加載到特定的撓度，并將應(yīng)力樣品暴露在特定的試驗(yàn)環(huán)境中。試驗(yàn)結(jié)束后，在低倍顯微鏡下觀察拉伸面，并給出開裂破壞/未破壞的試驗(yàn)結(jié)果。

四點(diǎn)彎曲樣品尺寸簡單，試驗(yàn)小，局部材料薄。加載裝置、經(jīng)濟(jì)、可靠、獨(dú)特、使用方便。但試驗(yàn)周期長，定量研究困難。
